PCIe için çift H.264 HD kodlayıcı

DTA-2180 Çift kanallı versiyonu: Tek bir kompakt PCIe kartında iki H.264 HD kodlayıcılar. Sahada kanıtlanmış Magnum kodlayıcı chip dayalı Sağlam video kodlama. Resim işlemci çevrimleri kodlama için harcanır.

Özellikler

• Entegre çok kanallı AAC, AC3 veya MP1LII ses kodlaması ile gerçek zamanlı H.264 veya HD ve SD formatları için MPEG-2 video kodlama,.
• düşük gecikmeli ASI çıkışı ile on-board çoklayıcı. nakil akımı ayrıca bir bilgisayar uygulaması ile okunması ve isteğe bağlı başka işlem için PCIe kullanılabilir.



  Uygulamalar

  • Birden fazla HD-SDI sinyallerinin gerçek zamanlı kodlama için çok kanallı H.264 programı kodlayıcı.
  • Kodlama ve IP üzerinden tünelleme birden TV hizmetleri.



    Blok Şeması

    kodlayıcı giriş iki HD-SDI bağlantı noktalarından birinden alınır ve A / V sinyali bir video görüntüsü bölümü ayrılır ve maksimum 8 ses çiftleri. Bir ses çaprazlayıcı anahtar 8 ses kodlayıcı herhangi birine bu ses çiftleri birbirine bağlar. DTA-2182 SDI giriş sinyalinden RDD6 biçiminde Dolby meta elde edebilirsiniz.



    ses, video ve altyazılar kodlanmış ve birden fazla mesaj Magnum kodlayıcı kullanıyor. Elde edilen nakil akımı düşük gecikme sağlayan, ASİ çıkış portuna donanım bağlanır. uygulamalar okumak ve süreç veya IP'ye örneğin kodlanmış taşıma akışını yönlendirmek böylece taşıma akışı, PCIe veri yolu yönlendirilir.

    DTA-2182 için bir uygulama oluşturma

    DTA-2182 DtEnc programı ile kutunun dışında kullanılabilir, aşağıda (sadece Windows) bakın. Windows veya Linux üzerinde ya DTA-2182 için özel bir uygulama, oluşturma, DekTec SDK (DTAPI) ile çok kolay. Özel bir referans belge ses / video kodlama sınıfları açıklamasını ve bunların nasıl kullanılacağı ile ilgili örnekleri ile bir öğretici içeren mevcuttur. Bu geçerli, Windows ve Linux DekTec SDK dağıtım dosyasına dahil edilir downloads / SDK sayfasında.

    DtEnc - Encoder Kontrol

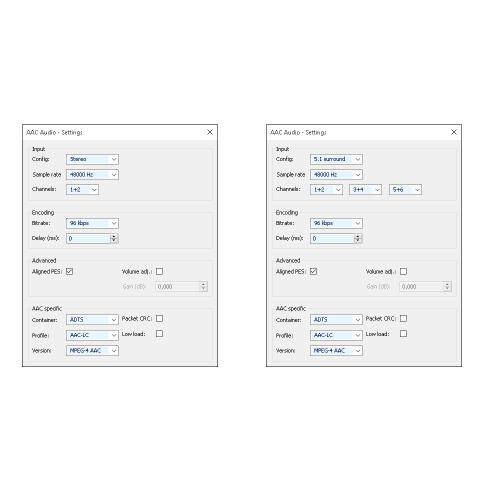

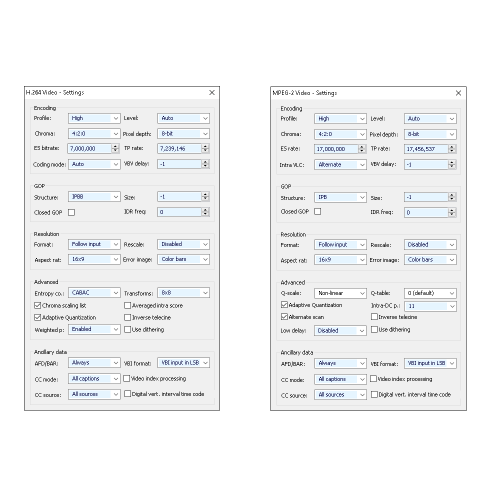

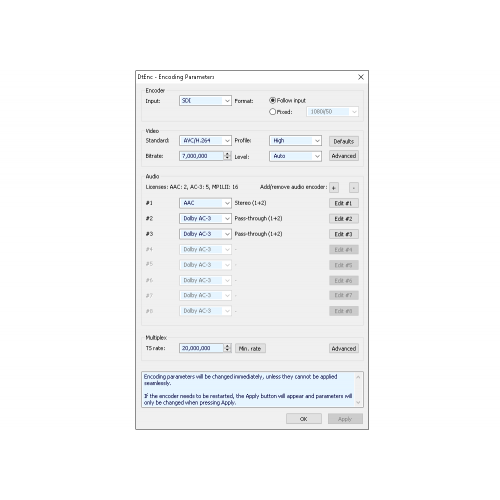

    DtEnc ve giriş-ve kodlayıcı durumunu izlemek için DTA-2182 kodlama parametrelerini kontrol etmek için ücretsiz bir Windows uygulamasıdır. DtEnc birden çok örneği kartında iki kodlayıcı her kontrol etmek başlatılabilir. ayarlanabilir ana parametreler işitsel ve görsel kodlama parametrelerdir. Ekran görüntüleri ayarlayabilir ve DtEnc ile izlenebilir parametrelerin bir izlenim vermektedir.





    Temel özellikler

    Video kodlama	H.264 / AVC  , MPEG-2 Video
    Video formatı	525i, 625i, 720p  1080i, 1080p kadar p30  8-bit 4: 2: 0
    Kodlanmış bit hızı	80Mbps için 256kbps
    Gecikme	150 650ms
    Ses kodlama	Dolby (AC3) sayısal  AAC LC, HE-AAC  , MPEG-1 Katman II  Nüfuzuyla
    Ses kanallar	Stereo 8x veya 5.1 2 kata varan  kodlayıcı başına
    yan veri	Alt yazılar, AFD, VITC

    Girdiler ve çıktılar

    Limanlar	2x HD-SDI  2x ASI dışarı
    Konektörler	4x 75 Ω arasında 1.0 / 2.3
    PCI Express	Düşük profilli PCIe Gen2 x4 6-pin PCIe güç konnektörü üzerinden güç kaynağı bağlantısı gerektirir

    Profiller ve Seviyeleri

    H.264 / AVC	Yüksek, Ana  Kat: 3, 3.1, 3.2, 4, 4.1
    MPEG-2 Video	Yüksek Main, Basit  Seviye: Yüksek, 1440, Ana Yüksek

    PC Destek

    işletim sistemi	, Windows 2k8 / 2K12 / 2k16   7, 8, 10 Linux ≥2.6.18, 3.x, 4.x
    İşlemci	Core i5 asgari Veya eşdeğeri AMD işlemci

    Yazılım

    DtEnc	Windows uygulaması parametreleri kodlama ayarlamak ve giriş ve kodlayıcı durumunu kontrol etmek
    DekTec SDK'leri	DTA-2182 aracılığıyla ses / video şifreleme ile kendi Windows veya Linux uygulaması oluşturun
